HTS Hängebahn-Strahlanlagen

HTS Hängebahn-Strahlanlagen

Lieferung:

18 Wochen und mehr

Technologie:

Schleuderrad-Strahlanlagen

Anwendungen:

Reinigungsstrahlen, Rostentfernung, Rost- und Zunderentfernung

Industrie:

Giessereien

Hauptvorteile

Anwendungskonformes, kompaktes Design, robuste Ausführung

Lange Lebensdauer durch Verwendung von hochverschleissfestem Material

Hohe Strahlleistung und -wirkung

Hohe Sandausscheideleistung durch kombinierte Magnet-Windsichtung

Eigenschaften

  • Sparsamer Strahlmittelverbrauch, zuverlässige Reinigung und Entstaubung
  • Einfache Integration in bestehende Fertigungsabläufe
  • Hohe Betriebssicherheit, wartungsarme und wartungsfreundliche Ausführung (komfortabler, sicherer Zugang über Wartungsbühnen, einfach auswechselbare Verschleissteile)

Anwendungen

  • Entsanden, Entkernen und Fertigstrahlen von Eisen-, Stahl- und Leichtmetall-Guss (auch bruch- und schlagempfindliche Teile)
  • Entzundern von Schmiedestücken oder von wärmebehandelten Stahlteilen; Reinigungsstrahlen
  • Oberflächenverfestigung durch Kugelstrahlen
  • Rost- und Zunderentfernung

Vielseitig, robust und leistungsfähig

HTS Hängebahn-Strahlanlagen von Wheelabrator zeichnen sich durch vielfältige Einsatzmöglichkeiten aus. Sie eignen sich insbesondere für den Einsatz in Giessereien und Schmieden. Sie schaffen ideale Voraussetzungen für effektives und wirtschaftliches Strahlen von Teilen unterschiedlichster Grösse und Ausführung (Guss, Schmiedeteile, gehärtete und wärmebehandelte Teile etc.).

Anlagenkonzepte abgestimmt auf die individuelle Anforderung

Die HTS Typenreihe umfasst Anlagen für den Reversier- oder Durchlaufbetrieb in verschiedenen Grössen, mit 2, 3 oder 4 Schleuderrädern.

Wichtige Anlagenkomponenten

  • Stabiles Gehäuse in Schweisskonstruktion mit Profilverstärkungen
  • Mangan-Schutzauskleidung in exponierten Bereichen
  • Hochleistungs-Schleuderräder, Direktantrieb
  • Vibrationsrinnen zum Aussieben von Fremdteilen (Angüsse, Speiser, Gussgrate etc.) und für den Strahlmittelrücktransport
  • Strahlmittelreinigung mittels kombinierten Magnetseparatoren mit pneumatischer Nachreinigung
  • Hängebahnsystem in verschiedenen Konfigurationen
  • Rotierende Siebtrommel für leichte Anwendungen

Stellen im direkten Strahlbereich, die starkem Verschleiss ausgesetzt sind, werden durch austauschbare Manganstahlplatten geschützt.



Optionen

  • Frequenzumwandler Schleuderräder
  • Frequenzumwandler Gehänge
  • Fundamentlose Aufstellung
  • Strahlmittelzuteiler
  • Zellenradschleuse (Entstaubungsfilter)
  • Hakenlast bis 1.5 t
  • Gerade Fahrschiene oder Y-Gleisgabel
  • Automatisches Hebezeug

Die gezielte Anordnung der Schleuderräder sorgt dafür, dass auch komplizierte Teile in einem Durchgang und allseitig gestrahlt werden können. In Kombination mit unterschiedlichen Strahlpositionen kann die Strahlzeit reduziert und die Strahlleistung optimiert werden.

Innovative Konzepte,
flexible Lösungen

Hängebahnen als Transporteinrichtung eröffnen vielfältige Möglichkeiten für einen vorteilhaften Materialfluss. Mit Hängebahnen lassen sich Putz- und Transportaufgaben gleichzeitig und systemgerecht lösen. Das Transportgehänge wird ausserhalb der Strahlmaschine mit Strahlgut beladen und fährt anschliessend in die Strahlkabine, wo die Werkstücke in einem Arbeitsgang allseitig behandelt werden.

Die Bearbeitung der Teile erfolgt im Reversier- oder Durchlaufprinzip. In der Strahlzone wird das Gehänge in Dreh- oder in Dreh- und Oszillationsbewegungen versetzt. So werden die Werkstückflächen unter verschiedenen Winkeln schattenfrei gestrahlt.

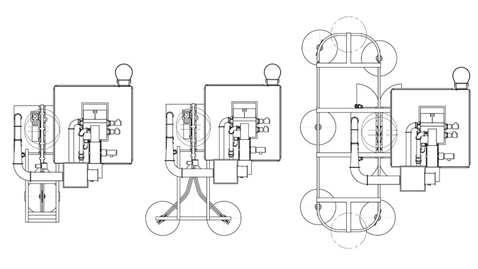

Standard-Hängebahnsysteme

Form und Ausführung der Gehänge richten sich nach dem Strahlgut und der jeweiligen Putzaufgabe. Optionen:

Manuell betätigte Gehänge

• Bei Kleinserien und Einzelstückgewichten bis 800 kg (optional 1‘500 kg)
• Für gerade Fahrschienen oder Y Gleisgabeln

Automatische Gehängeförderung

• Selbstfahrgehänge an Fahrschienen mit elektrischem Hubwerk bis 1.5 t
   (Option)
• Zwei Selbstfahrgehänge an Y-Gleisgabel mit elektrischem Hubwerk bis 1.5 t
   (Option)
• Automatische Kreisförderanlage mit 6 Haken (Traglast 1. 5 t pro Haken) als
   Basisversion

Diese vorprogrammierbaren Fahrwerkseinheiten rollen auf einer Tragschiene mit Stromführung und verfügen über eigene Antriebe. Beschickungs- und Entladeräume können ideal an die örtlichen Verhältnisse angepasst werden. Die zielgesteuerten Gehänge können mittels Weichen, Schleusen, Hub- und Senkelementen nach Bedarf in die automatische Bahn eingeordnet werden.

Sauberes Strahlgut durch wirksame Strahlmittelreinigung

Die Putzleistung wird stark eingeschränkt, wenn das Strahlmittel mit Form-, Kernsand oder Zunder verunreinigt ist. Dazu steigt der Verschleiss und auf den Werkstücken können sich Ablagerungen bilden. Sauberes Strahlgut bedingt sauberes Strahlmittel: Sand, Zunder und Strahlmittelunterkorn müssen zuverlässig ausgeschieden werden. Je nach Art und Stärke der Verunreinigung setzt Wheelabrator bewährte Magnetseparatoren mit pneumatischer Nachreinigung ein. Der entstehende Staub wird mit geeigneten Filtern vollständig ausgeschieden. Die kontinuierliche Entstaubung sorgt für einen umweltfreundlichen Betrieb und gewährleistet die einwandfreie Funktion der Strahlmittelseparatoren.

Hängebahn-Strahlanlagen von Wheelabrator sind nach europäischen Ansprüchen und für eine lange Lebensdauer konzipiert und nach CE-Richtlinien zertifiziert. Sie repräsentieren ein dauerhaftes Stück Fertigungsqualität und versehen auch nach Jahren zuverlässig den Betrieb auch unter anspruchsvollen Einsatzbedingungen.

Animation HTS Hängebahn-Strahlanlagen

Sehen Sie sich hier die 3D-Animation an.

Universal-Schleuderrad

Das Schleuderrad ist das Herz unserer Strahlanlagen, da die Wahl dieses die Leistung und Wirtschaftlichkeit bestimmt.

Diese Strahlanlage ist standardmässig mit dem U70x380 Universal-Schleuderrad (direkter Antrieb) ausgerüstet. Die Räder sind sehr flexibel, kompakt und rotieren in beide Richtungen. Sie bieten perfekte Strahlresultate und fortschrittliche Serviceeigenschaften für alle Heavy-Duty- und Giessereianwendungen.

Die U-Räder sind Hochleistungs-Schleuderräder mit maximaler Energieeffizienz. Das robuste Design dient der einfachen Wartung und die hochverschleissfesten Gusslegierungen sorgen für minimalen Verschleiss sowie maximale Lebensdauer.

Technische Daten

Typ HTS-2-15/1112-430 HTS-2-15/1315-430 HTS-3-22/1516-430 HTS-3-22/1521-430 HTS-4-22/1521-430
Hüllkreis Ø (mm) 1100 1300 1500 1500 1500
Gehängehöhe (mm) 1250 1500 1600 2100 2100
Max. Hakenlast (kg) 1500 1500 1500 1500 1500
Anzahl Schleuderräder 2 2 3 3 4
Leistung pro Schleuderrad (kW)  15 (11) 15 (11) 22 (15) 22 (15) 22 (15)





Was noch?

Wir liefern qualitativ hochwertige, langlebige Ersatzteile. Als größter Lieferant von Ersatzteilen in der Branche können wir weltweit in kürzester Zeit liefern, damit Sie keinen großen Lagerbestand vor Ort benötigen oder Produktionsausfälle erleiden.

Ersatzteile und Verbrauchsmaterialien

Wartung und Service

Wir passen unseren Servicevertrag an Ihre neue Anlage und deren Verwendung an, um sicherzustellen, dass Sie die optimale Verfügbarkeit und Leistung für Ihren Produktionsbedarf erhalten.

Wartung und Services
